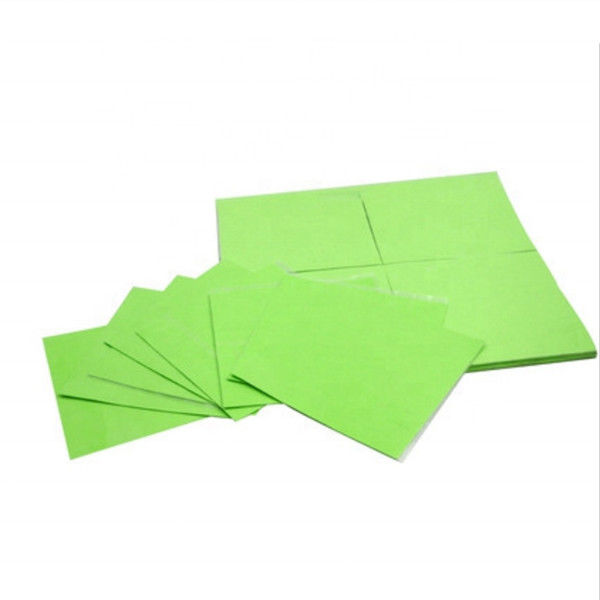

Wysokotemperaturowa podkładka przewodząca bez silikonu do laptopa
Doskonała wysoka lepkość elastyczna
Rygorystyczne wykonanie, produkt jest czysty i schludny jako całość, bez spieniania lub przelewania kleju i może być cięty i przetwarzany do woli, co może dobrze wypełnić lukę i rozproszyć ciepło po jednej pasty
Miękka amortyzacja
Silikonowa folia o dużej elastyczności, miękka i ściśliwa, dobra plastyczność, zdolność pochłaniania wstrząsów, możliwość cięcia na dowolny rozmiar.
Tryb aplikacji
1. Wypełnij przestrzeń między płytką drukowaną a wkładką termiczną
2. Napełnij układ między układem scalonym a wkładem termicznym lub obudową produktu
3. Wypełnij między układem scalonym a materiałem rozpraszającym ciepło (takim jak metalowa osłona)
Sposób nakładania produktu
Podkładka termiczna bez silikonu jest szeroko stosowana do wszelkiego rodzaju zasilaczy o dużej mocy, laptopów, lamp LED, smartfonów, akumulatorów, przemysłu elektronicznego i tak dalej.
Formularz parametrów fizyki
|
Obiekt testowy
|
Metoda badania
|
Jednostka
|
Wartość CP200
|
|
Kolor
|
Wizualny |
|
Czerwony |
|
Grubość
|
ASTM D374 |
mm |
0,15 ~ 20 |
|
Środek ciężkości
|
ASTM D792 |
g/cm3 |
2,4 ± 0,1 |
|
Twardość
|
ASTM D2240 |
Brzeg C |
25±5 |
|
Wytrzymałość na rozciąganie
|
ASTM D412 |
(Rocznie) |
5,7*108 |
|
Ściśliwość
|
ASTM D412 |
% |
30 |
|
Zakres temperatury
|
EN344 |
℃ |
-40~+150 |
|
Rezystywność objętościowa
|
ASTM D257 |
Ω-CM |
1,0*10^11 |
|
Napięcie przebicia
|
ASTM D149 |
KV/mm |
4 |
|
Ocena płomienia
|
UL-94 |
|
V-0 |
|
Przewodność cieplna
|
ASTM D5470 |
z/mk |
2.0 |
Szczegóły Produktu
Często zadawane pytania
P1: Jaką metodę badania przewodności cieplnej zastosowano, aby uzyskać wartości podane w kartach danych?
A1: Stosowane jest urządzenie testowe, które spełnia określone specyfikacje
w DRL III.
P2: Czy GAP PAD jest oferowany z klejem?
A2: Obecnie wszystkie materiały GAP PAD mają naturalną przyczepność.
P3: Czy klej jest ponownie używany?
A3: W zależności od powierzchni, na którą ma być nakładana, jeśli zostanie zachowana ostrożność, podkładka może być ponownie użyta.Należy zachować szczególną ostrożność. Podczas usuwania
odrywać podkładkę od powierzchni aluminiowych lub anodowanych, aby uniknąć rozdarcia lub rozwarstwienia.
P4: Co oznacza termin „naturalna przyczepność”?
A4: Charakterystyka samej gumy ma naturalną naturalną przyczepność, z dodatkiem kleju.Podobnie jak w przypadku kleju
produktów powierzchnie o naturalnej przyczepności mogą pomóc w procesie montażu, aby tymczasowo utrzymać podkładkę na miejscu podczas
Aplikacja jest montowana.W przeciwieństwie do produktów z podłożem samoprzylepnym, naturalna przyczepność nie ma wpływu termicznego od gumy
sam ma haczyk.Siła przyczepności różni się w zależności od produktu GAP PAD.
P5: Czy GAP PAD z naturalną przyczepnością można zmienić położenie?
A5: W zależności od materiału, na który nałożona jest podkładka, w większości przypadków można je zmienić.Należy uważać, kiedy
zdejmowanie podkładki z powierzchni aluminiowych lub anodowanych, aby uniknąć rozdarcia lub rozwarstwienia podkładki.Strona z naturalną przyczepnością jest
zawsze łatwiej zmienić położenie niż strona samoprzylepna.
P6: Czy GAP PAD można przerobić?
O6: W zależności od zastosowania i używanej podkładki, GAP PAD był w przeszłości modyfikowany.Niektórzy z naszych klientów są
obecnie używają tej samej podkładki do ponownego składania swoich aplikacji po procesach wypalania i po naprawach w terenie.Jednak to
pozostaje do oceny inżyniera projektanta, czy podkładka GAP PAD wytrzyma ponowne użycie.
P7: Czy ciepło sprawi, że materiał będzie bardziej miękki?
A7: Od -40°C do 200°C nie ma znaczącej różnicy w twardości silikonowych materiałów GAP PAD i wypełniaczy szczelin.
P8: Jaki jest okres trwałości GAP PAD?
A8: Okres trwałości większości materiałów GAP PAD wynosi dziesięć (10) lat od daty produkcji.Do GAP PAD z klejem półka
żywotność wynosi dwa (2) lata od daty produkcji.Po tych terminach właściwości przyczepności i adhezji powinny być naturalne
scharakteryzować.Długoterminowa stabilność materiału GAP PAD nie jest ograniczeniem okresu przydatności do spożycia;jest to związane z adhezją lub
„starzenie się” podkładki GAP PAD do wkładki.Lub w przypadku GAP PAD z klejem, okres trwałości zależy od sposobu klejenia
starzeje się aż do wyjmowanej wkładki.
P9: Jak przeprowadza się testy ekstrakcji?
A9: Stosowaną metodą testową jest metoda ekstrakcji Soxhleta;
P10: Jaka jest tolerancja grubości twoich podkładek?
A10: Tolerancja grubości wynosi ± 0,2 mm w przypadku materiałów.
Pyt. 11: Jakie są górne limity temperatury przetwarzania dla GAP PAD i jak długo GAP PAD może być na nie narażony?
A11: GAP PAD ogólnie może być narażony na tymczasowe temperatury przetwarzania 120°C. Czas zależy od grubości GAP PAD, linii montażowej
14 metrów długości, czas około 10-15 minut.
P12: Czy GAP PAD izoluje elektrycznie?
O12: Tak, wszystkie materiały GAP PAD są izolujące elektrycznie.Należy jednak pamiętać, że GAP PAD jest przeznaczony do wypełniania luk i tak właśnie jest
niezalecane do zastosowań, w których na podkładkę GAP PAD wywierany jest duży nacisk montażowy.
Pyt. 13: Dlaczego właściwości „namoczenia”, „zgodności” lub „zgodności” z podkładkami GAP PAD są ważne?
A13: Im lepiej podkładka GAP PAD układa się gładko, „zwilża” lub dopasowuje się do szorstkiej lub schodkowej powierzchni, dając mniejszy opór międzyfazowy
spowodowane przez puste przestrzenie i szczeliny powietrzne.Materiały GAP PAD są dopasowujące się lub zgodne, ponieważ bardzo dobrze przylegają do powierzchni.Przerwa
Materiały PAD mogą działać podobnie do „przyssawki” na powierzchni.
Prowadzi to do niższej całkowitej rezystancji termicznej podkładki między dwoma interfejsami.
P14: Czy materiał wydziela coś (np. substancje ekstrakcyjne, odgazowywanie)?
A14: Silikonowa podkładka GAP i wypełniacze szczelin, podobnie jak wszystkie miękkie materiały silikonowe, mogą wydobywać silikon o niskiej masie cząsteczkowej. Należy również pamiętać, że
GAP PAD i Gap Filler mają jedne z najniższych wartości ekstrakcji wśród produktów do wypełniania szczelin na bazie silikonu na rynku i jeśli
Twoja aplikacja wymaga minimalnej ilości silikonu, zapoznaj się z naszą linią materiałów niezawierających silikonu.Biała księga na temat GAP PAD S-Class i
informacje o naszych materiałach niezawierających silikonu są dostępne na naszej stronie internetowej.
