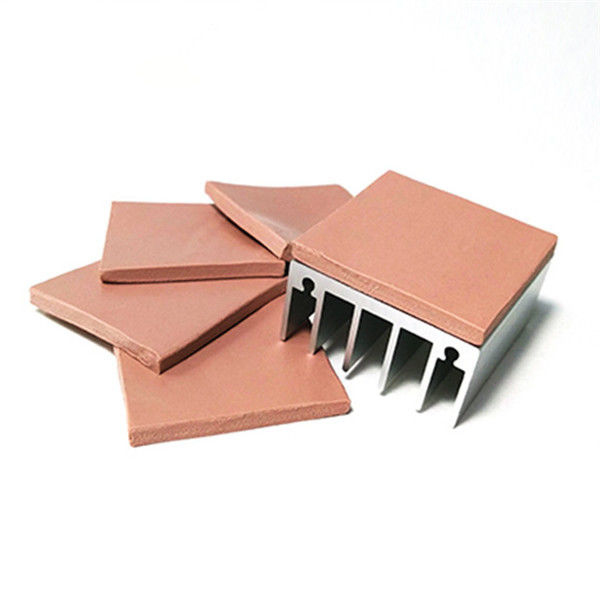

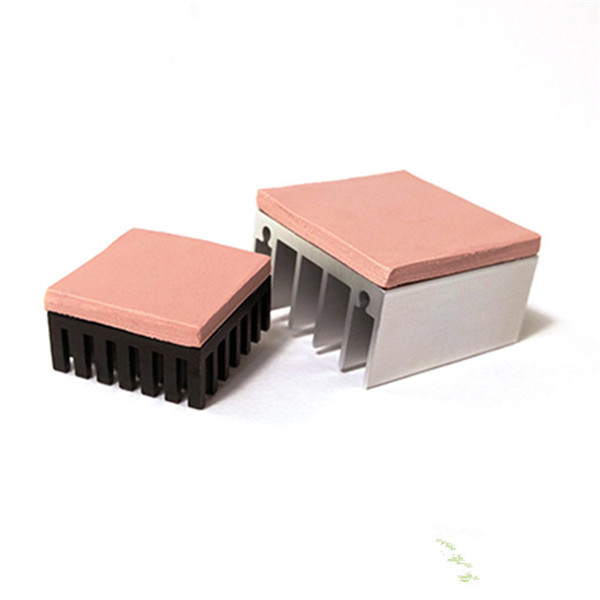

Grubość 0,5 ~ 5,0 mm Bezsilikonowa podkładka termiczna Podkładka termiczna wypełniająca szczelinę do dysku twardego
Opis produktu
LM-NG400 to wysokowydajne, przewodzące ciepło materiały wypełniające szczeliny, głównie do interfejsu transmisyjnego między sprzętem elektronicznym a radiatorem lub zewnętrzną listwą produktu.
Dzięki dobrej lepkości, elastyczności, dobrej wydajności kompresji i doskonałej przewodności cieplnej zaprojektowanej dla niego, sprawia, że produkty mogą odprowadzać gaz z elektronicznego oryginału i radiatora, aby osiągnąć w pełni zgodny i oczywiście efekt chłodzenia.
funkcje
Bez siloksanu i przecieku oleju
Wyjątkowo miękkie i świetnie wydłużające
Bardzo niska impedancja termiczna
Izolacja elektryczna
Świetna przewodność cieplna
Podanie
Najlepsze dla dysku twardego
Elementy elektroniczne: IC, CPU, MOS, LED,
Płyta główna, zasilacz, radiator, telewizor LCD,
Notebook, komputer stacjonarny, urządzenie telekomunikacyjne, koncentrator bezprzewodowy,
Moduł DDR ll, aplikacje DVD, aplikacje ręczne itp.
Konfiguracje
Rozmiar: 100 * 100 mm
Grubość: 1,0 mm
Właściwości fizyczne
|
Nieruchomości
|
LM-NG400
|
Jednostka
|
Tolerancja
|
Metoda badania
|
|
Kolor
|
Szary |
- |
- |
Wizualny |
|
Grubość
|
0,5 ~ 5,0 |
mm |
- |
ASTM D374 |
|
(grubość można zamówić)
|
0,0197 ~ 0,1969 |
cal |
- |
ASTM D374 |
|
Przewodność cieplna
|
4 |
W / mk |
± 0,4 |
ASTM D5470 |
|
Ocena płomienia
|
V-0 |
- |
- |
- |
|
Napięcie przebicia dielektryka
|
10 |
kV / mm |
- |
ASTM D149 |
|
Utrata wagi
|
<1 |
% |
- |
ASTM E595 |
|
Gęstość
|
2.5 |
g / cm3 |
± 0,2 |
ASTM D792 |
|
Temperatura pracy
|
-30 ~ + 125 |
° C |
- |
- |
|
Odporność na objętość
|
> 1010 |
Ohm-m |
- |
ASTM D257 |
|
Wydłużenie
|
100 |
% |
- |
ASTM D412 |
|
Wytrzymałość na rozciąganie
|
2 |
Kgf / mm2 |
- |
ASTM D412 |
|
Standardowy kształt
|
Arkuszowe |
- |
- |
- |
|
Twardość
|
60 |
Shore 00 |
± 10 |
ASTM D2240 |
Dostępne konfiguracje: 200 mm * 400 mm, określony rozmiar może być dostarczony zgodnie z wymaganiami
Szczegóły Produktu
FAQ
P1: Jaką metodę badania przewodności cieplnej zastosowano, aby osiągnąć wartości podane w arkuszach danych?
A1: Używana jest osprzęt testowy, który spełnia przedstawione specyfikacje
w DRL-III.
P2: Czy GAP PAD jest oferowany z klejem?
A2: Obecnie wszystkie materiały GAP PAD mają nieodłączną przyczepność.
P3: Czy klej jest ponownie używany?
A3: W zależności od powierzchni, na którą zostanie nałożona, przy zachowaniu ostrożności, pad może być ponownie użyty.Należy zachować szczególną ostrożność podczas usuwania
podkładka z aluminium lub anodowanych powierzchni, aby uniknąć rozdarcia lub rozwarstwienia.
P4: Co należy rozumieć przez „naturalną przyczepność”?
A4: Charakterystyka samej gumy ma naturalną przyczepność, z dodatkiem kleju.Jak w przypadku podkładu klejącego
produkty, powierzchnie o naturalnej lepkości mogą pomóc w procesie montażu, aby tymczasowo utrzymać podkładkę na miejscu, podczas gdy
aplikacja jest w trakcie tworzenia.W przeciwieństwie do produktów z podkładem klejącym, wrodzona przyczepność nie powoduje kary termicznej od gumy
sama ma przyczepność.Siła przyczepności różni się w zależności od produktu GAP PAD.
P5: Czy można zmienić położenie GAP PAD z naturalną przyczepnością?
A5: W zależności od materiału, na który nakładka jest nakładana, w większości przypadków można je zmienić.Należy zachować ostrożność, kiedy
usunięcie klocka z aluminium lub anodowanych powierzchni, aby uniknąć rozdarcia lub rozwarstwienia klocka.Strona z naturalną przyczepnością jest
zawsze łatwiejsza do zmiany pozycji niż strona klejąca.
P6: Czy GAP PAD działa ponownie?
A6: W zależności od zastosowania i używanej podkładki, GAP PAD został w przeszłości przerobiony.Niektórzy z naszych klientów są
obecnie używają tej samej podkładki do ponownego montażu swoich aplikacji po procesach wypalania i po naprawach w terenie.Jednak to
jest pozostawione do oceny inżyniera projektanta, czy GAP PAD wytrzyma ponowne użycie.
P7: Czy ciepło sprawi, że materiał będzie bardziej miękki?
A7: Od -40 ° C do 200 ° C, nie ma znaczących różnic w twardości materiałów silikonowych GAP PAD i wypełniaczy do szczelin.
P8: Jaki jest okres trwałości GAP PAD?
A8: Okres trwałości większości materiałów GAP PAD wynosi dziesięć (10) lat od daty produkcji.Do GAP PAD z klejem, półka
żywotność wynosi dwa (2) lata od daty produkcji.Po tych datach właściwa przyczepność i przyczepność powinny być
ponownie scharakteryzowano.Długotrwała stabilność materiału GAP PAD nie ogranicza trwałości;jest to związane z przyczepnością lub
„Starzej się” GAP PAD do wyściółki.Lub w przypadku GAP PAD z klejem, okres trwałości zależy od rodzaju kleju
starzeje się do momentu wyjęcia wkładki.
P9: Jak przeprowadza się testy ekstrakcji?
A9: Zastosowaną metodą badawczą jest metoda ekstrakcji Soxhleta;
P10: Jaka jest tolerancja grubości twoich podkładek?
A10: Tolerancja grubości materiałów wynosi ± 0,2 mm.
P11: Jakie są górne granice temperatury roboczej dla GAP PAD i jak długo może być na nie narażony GAP PAD?
A11: GAP PAD generalnie może być narażony na tymczasowe temperatury obróbki wynoszące 120 ° C. Czas bazuje na grubości GAP PAD, linia montażowa
14 metrów, czas około 10-15 minut.
P12: Czy GAP PAD posiada izolację elektryczną?
O12: Tak, wszystkie materiały GAP PAD są elektrycznie izolowane.Należy jednak pamiętać, że GAP PAD jest przeznaczony do wypełniania luk i tak jest
nie jest zalecany do zastosowań, w których na GAP PAD wywierany jest duży nacisk montażowy.
P13: Dlaczego charakterystyka „zamoczenia”, „zgodności” lub „zgodności” GAP PAD jest ważna?
A13: Im lepiej GAP PAD układa się gładko „zwilża” lub dopasowuje się do szorstkiej lub schodkowej powierzchni, dając mniejszy opór międzyfazowy
spowodowane pustkami powietrznymi i szczelinami powietrznymi.Materiały GAP PAD są elastyczne lub zgodne, ponieważ bardzo dobrze przylegają do powierzchni.Przerwa
Materiały PAD mogą działać na powierzchni podobnie do „przyssawki”.
Prowadzi to do niższego całkowitego oporu cieplnego podkładki między dwoma interfejsami.
P14: Czy coś jest wydzielane przez materiał (np. Substancje ekstrakcyjne, odgazowywanie)?
A14: Silikonowy GAP PAD i wypełniacze szczelin, podobnie jak wszystkie miękkie materiały silikonowe, mogą ekstrahować silikon o niskiej masie cząsteczkowej.
GAP PAD i Gap Filler mają jedne z najniższych wartości ekstrakcji dla silikonowych produktów do wypełniania szczelin na rynku i jeśli
Twoje zastosowanie wymaga minimalnej ilości silikonu, zapoznaj się z naszą linią materiałów niezawierających silikonu.Biała księga w sprawie GAP PAD S-Class i
Informacje o naszych materiałach niezawierających silikonu są dostępne na naszej stronie internetowej.
P15: Dlaczego w karcie danych technicznych stopień twardości Shore'a jest określany jako ogólna twardość gumy?
A15: W materiałach BERGQUIST GAP PAD zwykle stosowany jest nośnik wzmacniający, który ułatwia obsługę.Podczas testowania twardości
nośnik zbrojenia może zmienić wyniki testu i nieprawidłowo przedstawiać cieńsze materiały jako twardsze.Aby to wyeliminować
błąd, gumowy krążek 250 mil jest uformowany bez nośnika wzmacniającego.Krążek jest następnie testowany pod kątem twardości.Twardość Shore'a jest
nagrane z 30-sekundowym opóźnieniem.
