| Miejsce pochodzenia: | Guangdong, Chiny |
|---|---|
| Orzecznictwo: | ROHS,UL,REACH |
| Numer modelu: | M-TP300 |
| Minimalne zamówienie: | negocjacja |
| Cena: | negotiable |
| Szczegóły pakowania: | Pakowane w karton |
| Czas dostawy: | 3 ~ 7 dni |
| Zasady płatności: | T / T |
| Możliwość Supply: | 10000 sztuk / dzień |
| Funkcja: | Wydajność elektryczna | Próba: | Dostarczane bezpłatnie |
|---|---|---|---|
| kolor: | Biały, szary | Napięcie znamionowe: | 6Kv / ac |
| Materiał: | Podkładka termiczna | Podanie: | DOPROWADZIŁO |
| rozmiar: | <i>200*400mm.</i> <b>200 * 400 mm.</b> <i>Customized Accepted</i> <b>Dostosowane Akceptowane</b> | Nazwa produktu: | Fabryka produkuje cenę podkładki termicznej |
| Podkreślić: | Podkładka termiczna z włókna węglowego 3W / M.K,podkładka termiczna z włókna węglowego 5,5 kg / cm2 |
||

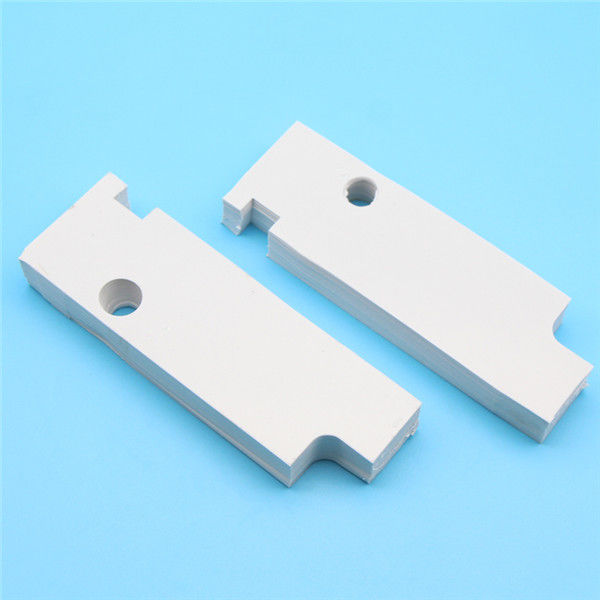

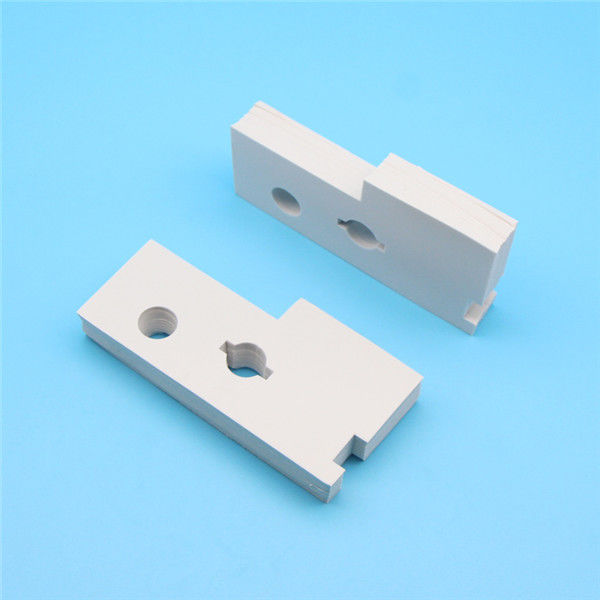

Podkładka termiczna z szarego silikonu przewodzącego 3W / MK do oświetlenia LED
Opis wkładki termotransferowej
1. Podkładki termiczne są zaprojektowane jako wypełniacz szczeliny wymiany ciepła, aby zapewnić wymianę ciepła między urządzeniami wytwarzającymi ciepło i chłodzącymi.
2. Podkładki termiczne są również izolujące i przeciwdziałające tłumieniu i mogą uszczelniać szczeliny
3. różny zakres grubości i przewodność cieplna dla różnych wymagań.
Funkcje wkładki termotransferowej
1. przewodność cieplna: 3,0 w / mk
2. dostępne rozmiary: 200 mm x 400 mm, 300 mm x 300 mm, można dostarczyć specjalny rozmiar
3. izolacja
4. izolacja elektryczna
5. zmniejszanie palności: V-0
6. elastyczny
7. kolor: kolorowy
8. przewodnictwo cieplne: 0,5 W / MK, 1,0 W / MK, 1,5 W / MK, 2,0 W / MK, 2,5 W / MK, 3,0 W / MK, 4,0 W / MK
9. Twardość: 30 Shore C, 40 Shore C (Regular), 60 Shore C
Funkcje wkładki termotransferowej
|
Folia poliestrowa uwalniająca
|
|
Podkładka silikonowa (z natury przyczepna) |
|
Folia poliestrowa uwalniająca |
Nakładanie podkładki termotransferowej
1.Zasilanie, falownik proszkowy, moduł cieplny
2.DVD, VCD, CPU, IC, MOS materiał wypełniający
3. LED, telewizor LCD, komputer, notebook, urządzenia telekomunikacyjne
4. dla produktów elektronicznych, takich jak laptop, silnik, tablica kontrolna, energia słoneczna, medycyna, motoryzacja, smartfon, urządzenia bezprzewodowe itp
Tryb aplikacji wkładki termotransferowej
1. Wypełnienie pomiędzy płytką drukowaną a radiatorem
2. Wypełnienie pomiędzy układem scalonym a radiatorem lub zewnętrzną pokrywą
3. Wypełnianie pomiędzy IC a innym materiałem chłodzącym
Właściwości fizyczne wkładki termicznej do przenoszenia ciepła:
Właściwości produktu
|
własność |
Jednostka |
Wartość testowa |
Metoda badania |
|
Środek ciężkości |
g / cm³ |
2.8 |
ASTM D792 |
|
Uprząż |
Shore A |
40 ° -60 ° |
ASTM D2240 |
|
Przewodność cieplna |
W / mk |
2.5 |
ASTM D5470 |
|
Ocena ognioodporności |
- |
V-0 |
UL-94 |
|
Specyficzna pojemność indukcyjna (SIC) |
Kgf / cm2 |
5.5 |
ASTM D412 |
|
Awaria dielektryczna |
Kgf / cm |
0,5-7,4 |
ASTM D1458 |
|
Wytrzymałość na napięcie |
Kv / mm |
≥5,5 |
- |
|
Impedancja termiczna |
° C-in2 / W |
0,25 |
ASTM D5470 |
|
Odporność na temperaturę |
° C |
-60 ° C ~ 220 ° C |
EN344 |
|
Zmiany napięcia |
% |
+50 |
ASTM D573 |
|
Zmiany rozszerzeń |
% |
-25 |
ASTM D573 |
|
Zmiany głośności |
% (0,3 / m) |
+ 2% |
24 godziny / 25 ° C |
|
Grubość |
mm |
0,25-12 mm |
ASTM D347 |
Szczegóły Produktu
Sposób nakładania produktu
Wytyczne dotyczące aplikacji
1.) Powierzchnie podłoża powinny być czyste i suche przed nałożeniem taśmy.Alkohol izopropylowy (izopropanol) naniesiony niestrzępiącą się ściereczką lub wacikiem powinien być wystarczający do usunięcia zanieczyszczeń powierzchniowych, takich jak kurz lub odciski palców.Nie używaj „denaturatu” ani środków do czyszczenia szkła, które często zawierają składniki oleiste.Przed nałożeniem taśmy odczekać kilka minut, aż powierzchnia wyschnie.Bardziej agresywne rozpuszczalniki (takie jak aceton, keten metylowo-etylowy (MEK) lub toluen) mogą być wymagane do usunięcia cięższych zanieczyszczeń (smary, oleje maszynowe, topniki lutownicze itp.), Ale po końcowym przetarciu izopropanolem, jak opisano powyżej.
Uwaga: pamiętaj o przeczytaniu i przestrzeganiu środków ostrożności i wskazówek producenta podczas używania podkładów i rozpuszczalników.
2.) Nałożyć taśmę na jedno podłoże pod niewielkim kątem za pomocą ściągaczki, gumowego wałka lub nacisku palcem, aby zmniejszyć możliwość uwięzienia powietrza pod taśmą podczas jej nakładania.Podkład można usunąć po umieszczeniu taśmy na pierwszym podłożu.
3.) Zmontować część, dociskając podłoża, aby zapewnić dobre zwilżenie powierzchni podłoża taśmą.Właściwe przyłożenie ciśnienia (wielkość nacisku, zastosowany czas, zastosowana temperatura) będzie zależeć od konstrukcji części.Sztywne podłoża są trudniejsze do sklejenia bez uwięzienia powietrza, ponieważ większość sztywnych części nie jest płaska.Użycie grubszej taśmy może skutkować zwiększonym zwilżaniem sztywnych podłoży.Elastyczne podłoża można łączyć ze sztywnymi lub elastycznymi częściami, przy znacznie mniejszym obawie o uwięzienie powietrza, ponieważ jedno z elastycznych podłoży może dopasować się do innych podłoży.
